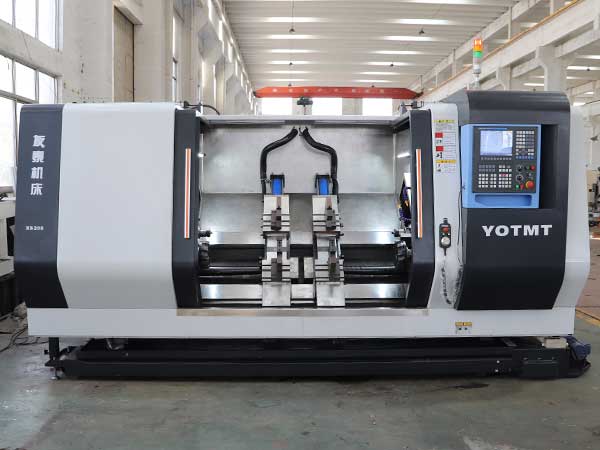

數控銑端面打中心孔機床技術介紹，通常也可以成為銑打機，設備包括床身、左工作臺、右工作臺、中間斜體工作臺、數控操作箱和殼體,其特征是:床身的左上面安裝有左工作臺,床身的右上面安裝有右工作臺,床身上面的中部安裝有中間斜體工作臺,左工作臺、右工作臺、中間斜體工作臺的外面罩有殼體,殼體的前面一側安裝有數控操作箱,殼體前面的中部設有一個移動門。本實用新型的有益效果是,操作方便,工作效率高,工作臺重心穩定,導軌剛性強,使用壽命長,生產、安裝工藝簡單。精度易于控制,制造時間短,工作臺外面罩有殼體,達到100%全封閉防護效果,安全性高。采用75°斜體結構設計,剛性好,排屑為流暢,更加省時省力。
1．一種數控銑端面打中心孔機床,包括床身、左工作臺、右工作臺、中間斜體工作臺、數控操作箱和殼體,其特征是:床身的左上面安裝有左工作臺,床身的右上面安裝有右工作臺,床身上面的中部安裝有中間斜體工作臺,左工作臺、右工作臺、中間斜體工作臺的外面罩有殼體,殼體的前面一側安裝有數控操作箱,殼體前面的中部設有一個移動門。
2．根據權利要求1所述的一種數控銑端面打中心孔機床,其特征是:所述左工作臺的上面安裝有左動力頭和左主軸電機,左端安裝有左工作臺伺服電機 ;所述右工作臺的上面安裝有右動力頭和右主軸電機,右端安裝有右工作臺伺服電機 ;所述中間斜體工作臺在左工作臺與右工作臺的中間,其工作臺的臺面為斜面,與床身上表面成75°角,易于排屑,中間斜體工作臺上面安裝有夾鉗和夾鉗油缸,中間斜體工作臺上端安裝有中間斜體工作臺伺服電機。
