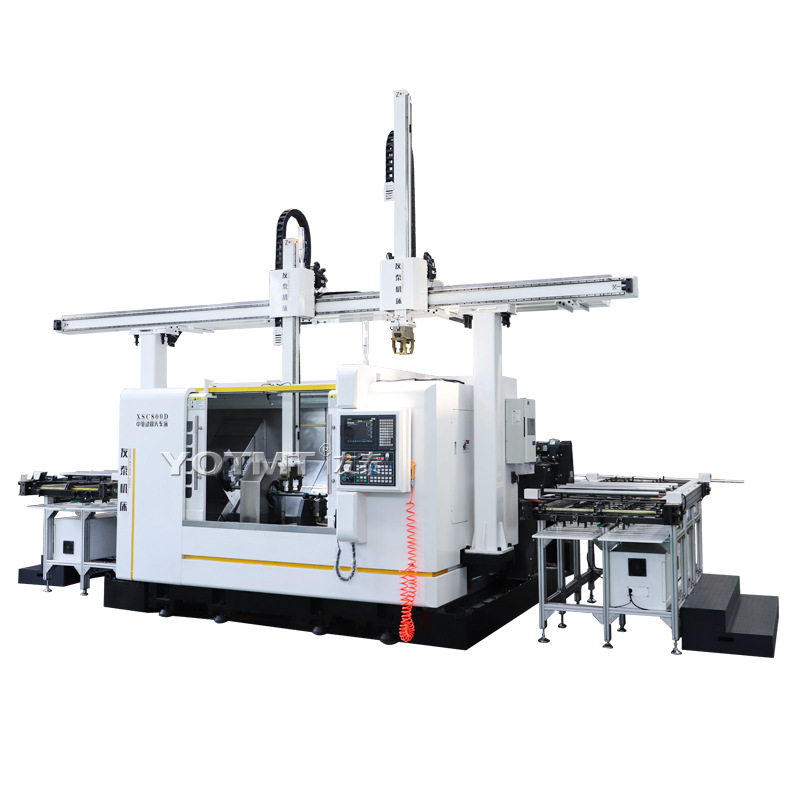

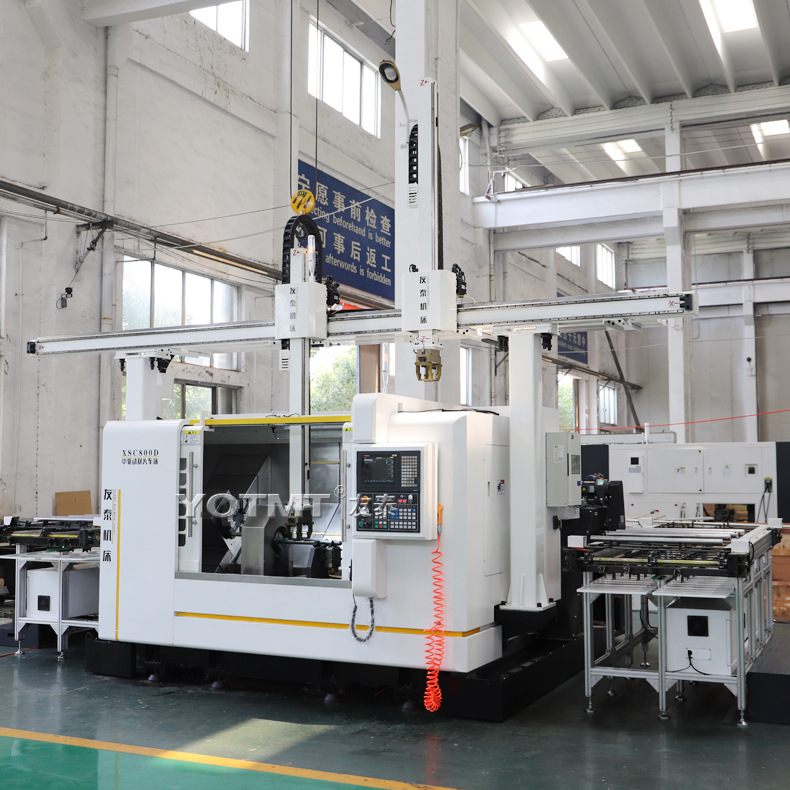

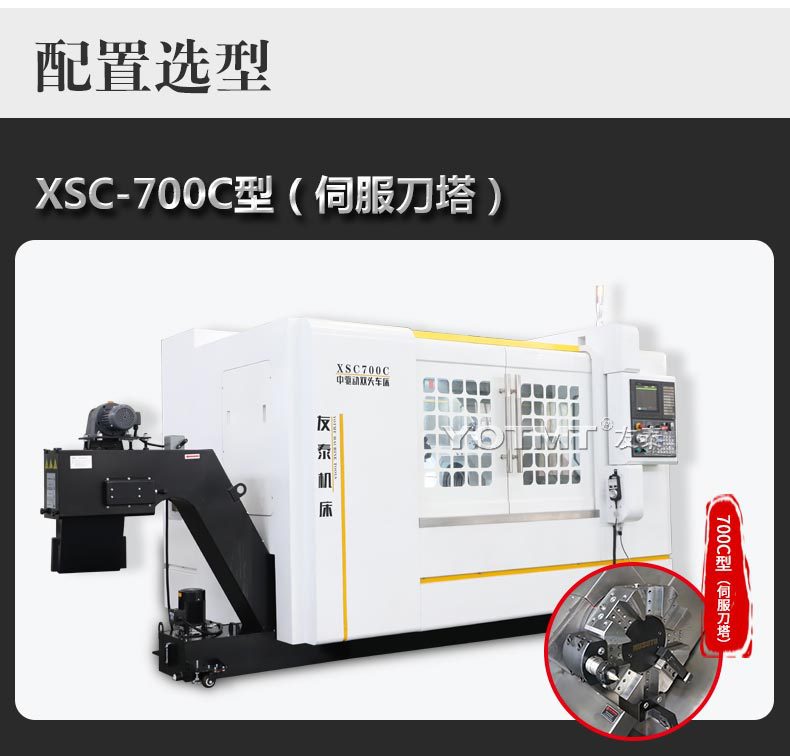

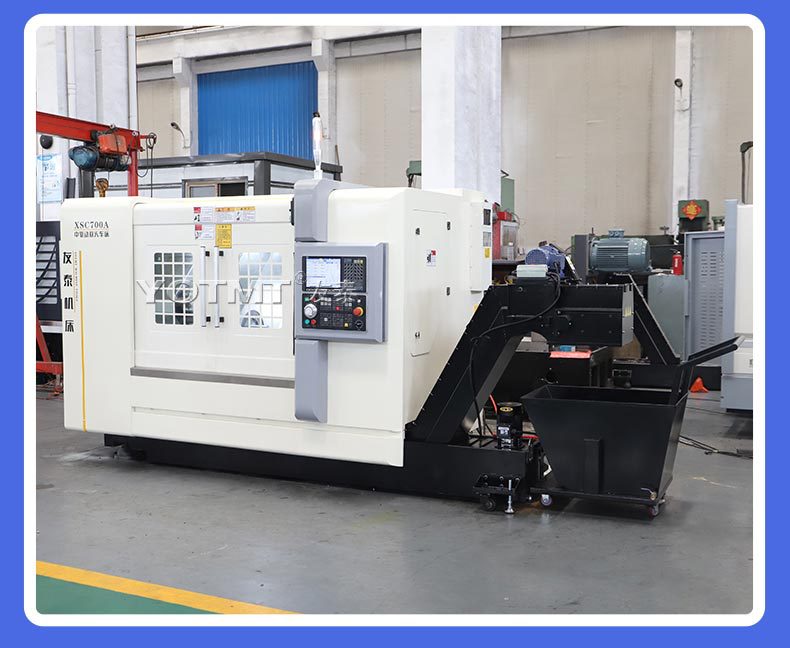

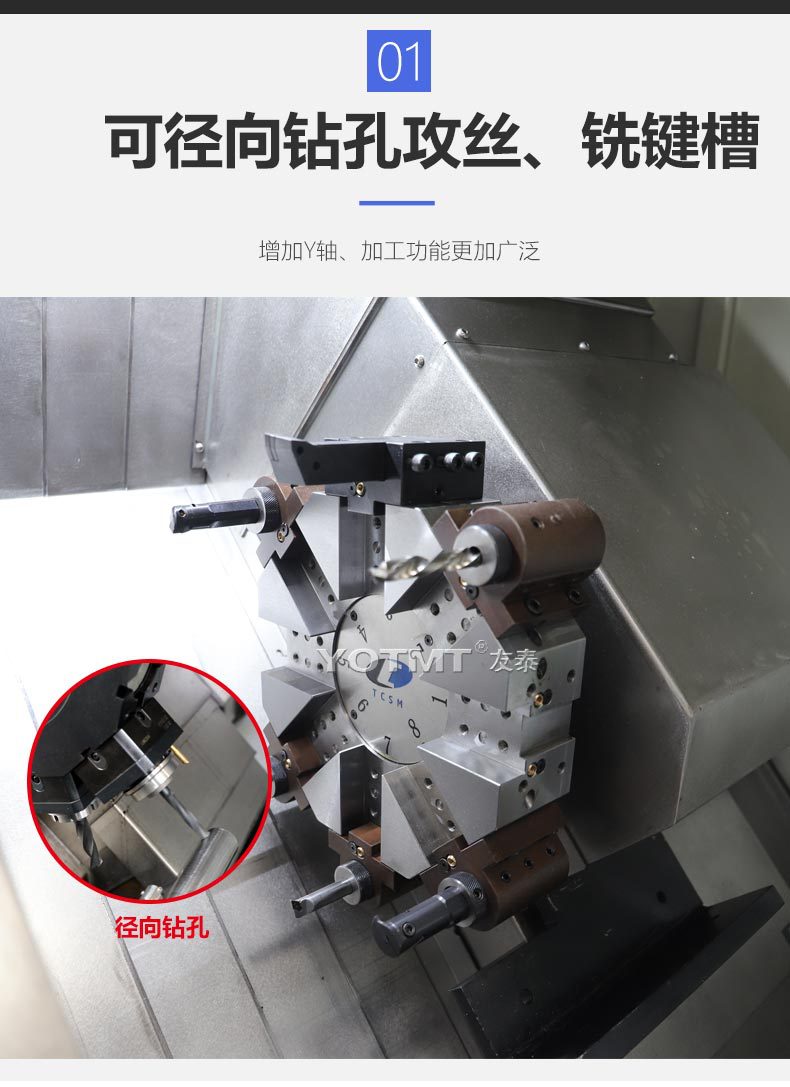

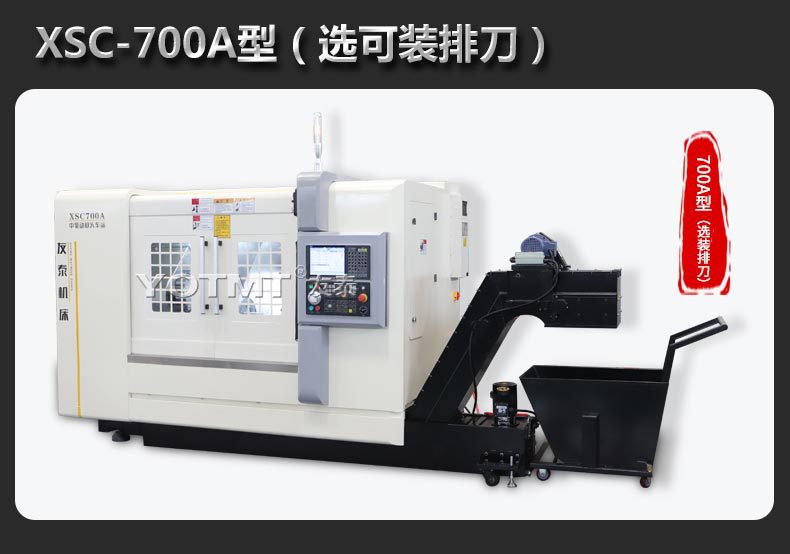

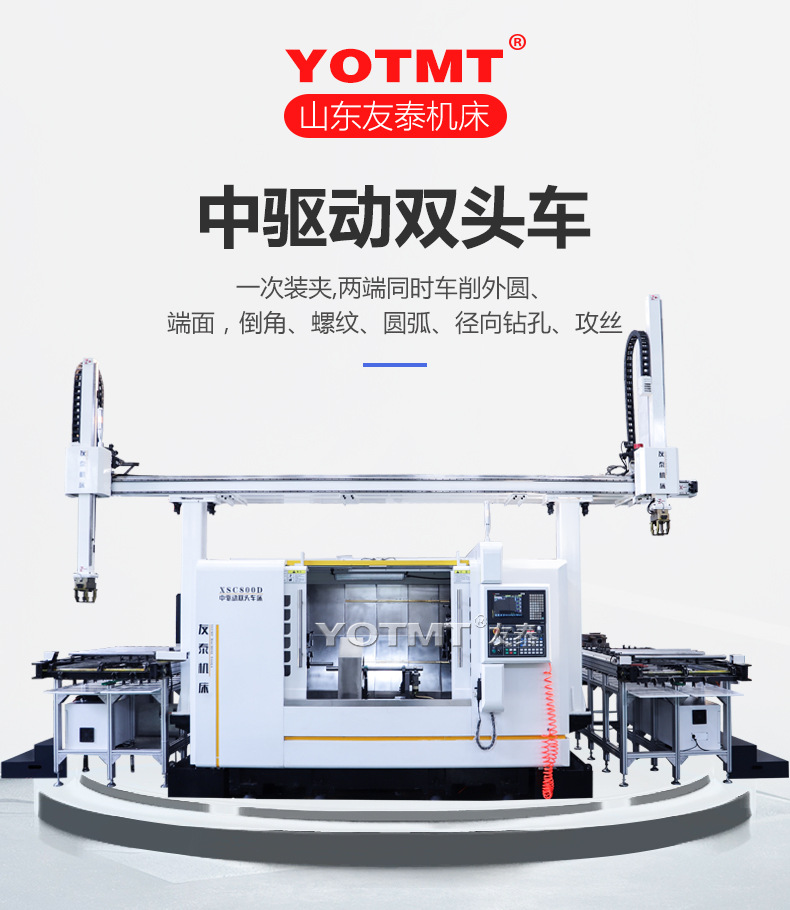

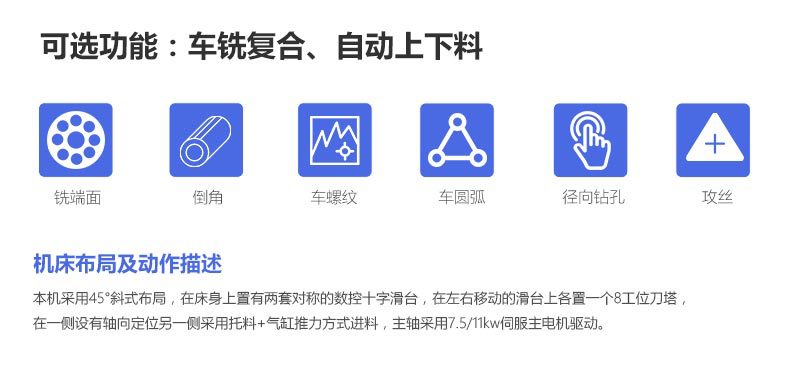

中驅動雙頭車數控機床采用45°斜體布局，在床身上置有兩套對稱的數控十字滑臺，在左右移動的滑臺上各置有一套8工位伺服/電動刀塔，用與安裝車削刀具。
實現軸類零件兩端同時加工，具有精度高，生產效率高等特點。
項目 | 單位 | XSC500 | XSC700 | XSC1000 |
刀架上回轉直徑 | mm | 200 | 200 | 200 |
刀架工位數 | / | 8/排刀 | 8/排刀 | 8/排刀 |
大工件長度 | mm | 500 | 700 | 1000 |
加工直徑 | / | 70/120 | 70/120 | 70/120/150 |
主軸高轉速 | rpm | 2000/1500 | 2000/1500 | 2000/1500 |
主軸功率 | kw | 7.5/11 | 7.5/11 | 7.5/11 |
X快移速度 | mm | 15000 | 15000 | 15000 |
Z快移速度 | mm | 15000 | 15000 | 15000 |
產品特點：
1、排屑性能：采用45°斜體結構設計，排屑性能優良。
2、剛性：本結構Z軸采用HG45H、X軸均采用HG35H精密直線導軌，使設備具有較強的剛性。
3、床身：采用整體床身結構。高級樹脂砂鑄造工藝，經有限元分析計算，合理的加強筋結構，并經二次時效處理。

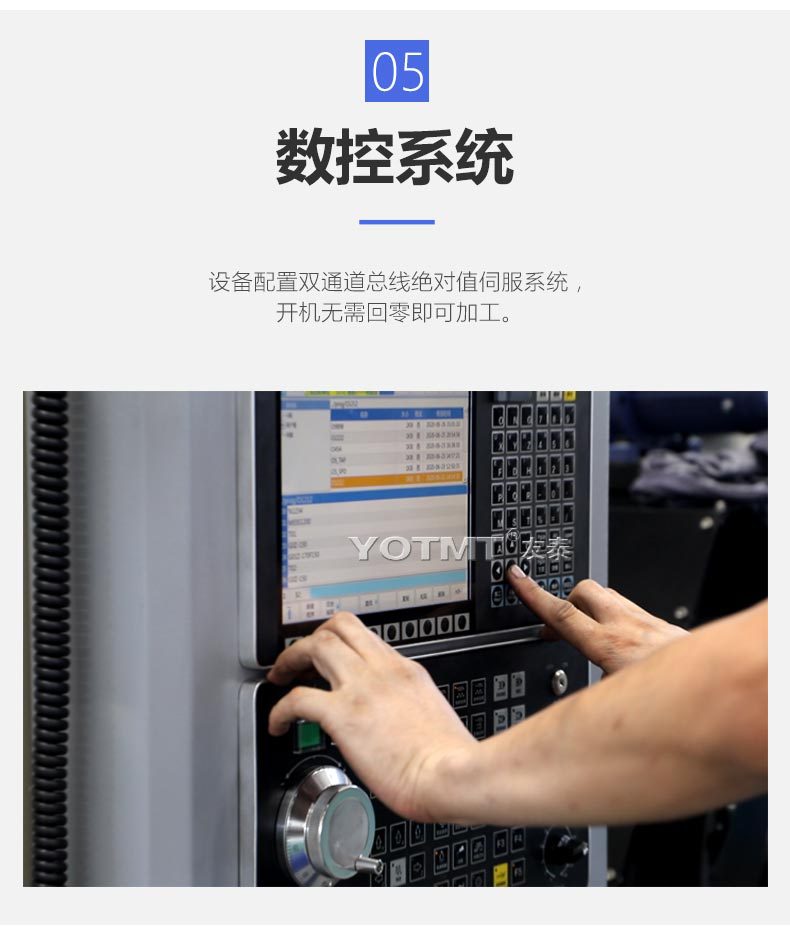

4、數控系統：設備配置雙通道絕對值總線伺服控制系統，開機無需回零即可加工。外置手持操作盒，對刀操作方便；
5、安全保護：機床設有多種安全保護裝置，開門斷電、防護門安全開關、液壓安全保護及液位監控等；
6、導軌：Z軸采用臺灣上銀HG45滾柱型導軌，X軸采用RG35滾柱型導軌，容積式潤滑系統供給，潤滑充份，采用大直徑雙螺母精密滾珠絲杠傳動，剛性強；

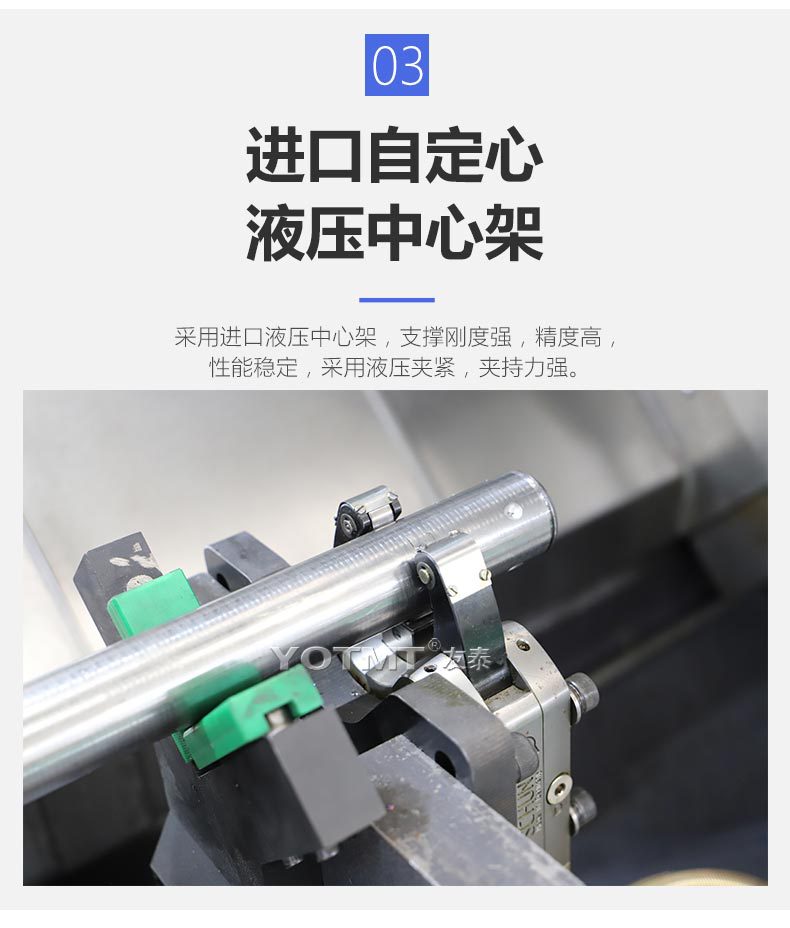

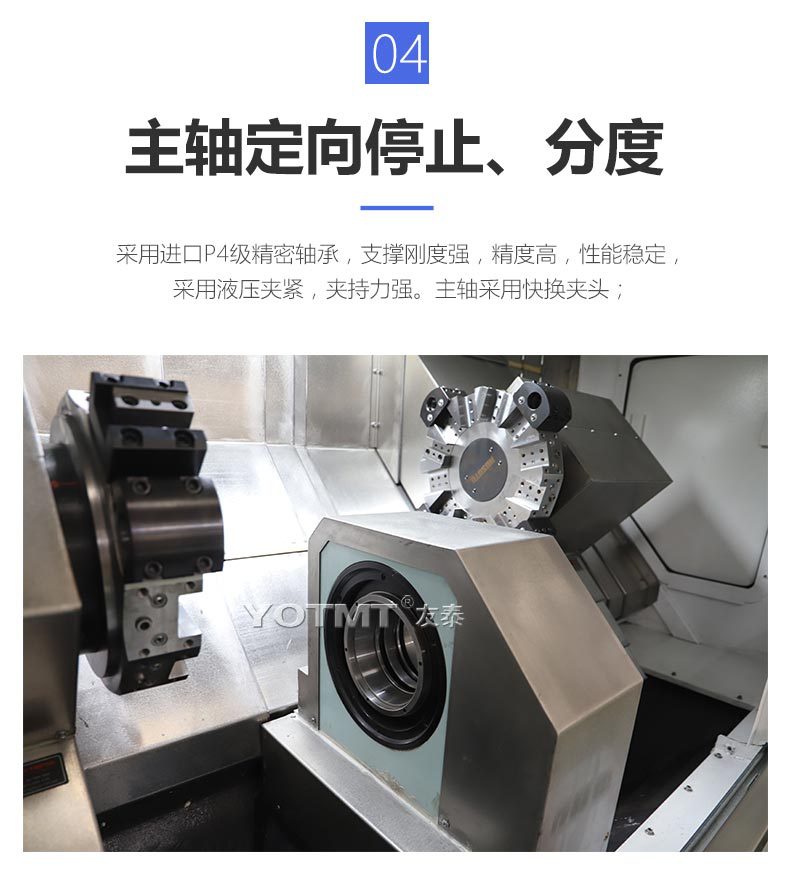

7、主軸：采用P4級精密軸承，支撐剛度強，精度高，性能穩定，采用液壓夾緊，夾持力強，采用快換夾頭；
8、機床防護：機床采用全封閉防護，經靜電噴涂工藝處理，內部采用不銹剛封閉式防護，美觀大方。
