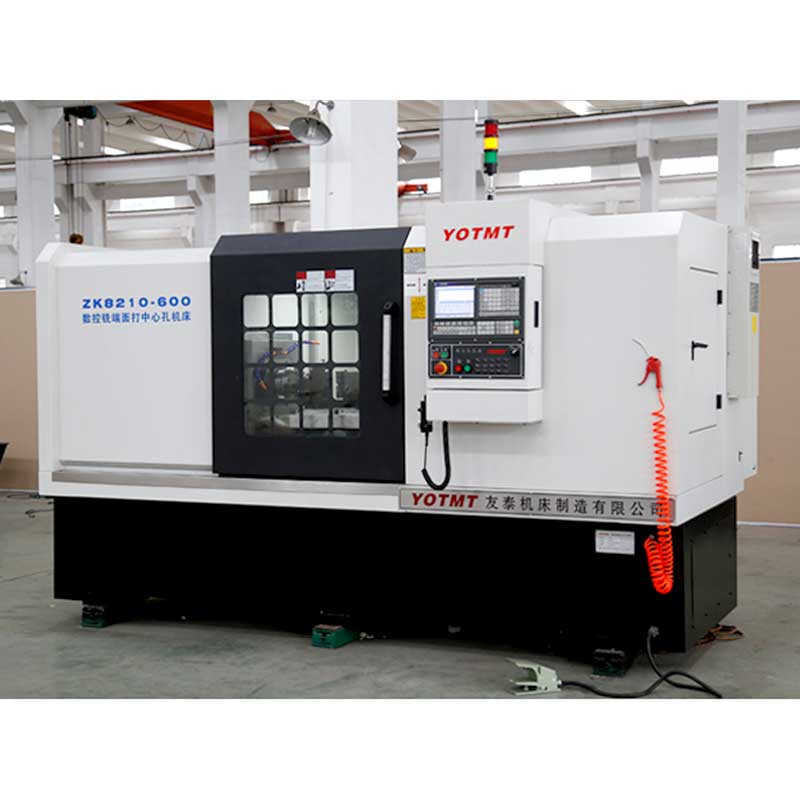

ZK8210三軸銑端面打中心孔機床超重型設計，剛性強。在大余量切剛上有著佳的性能表現:

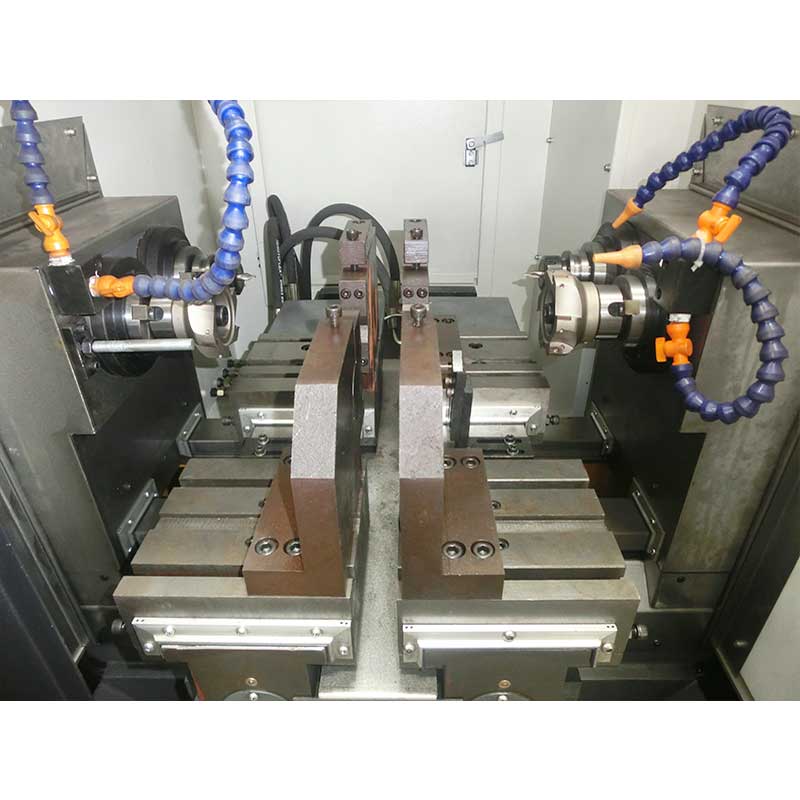

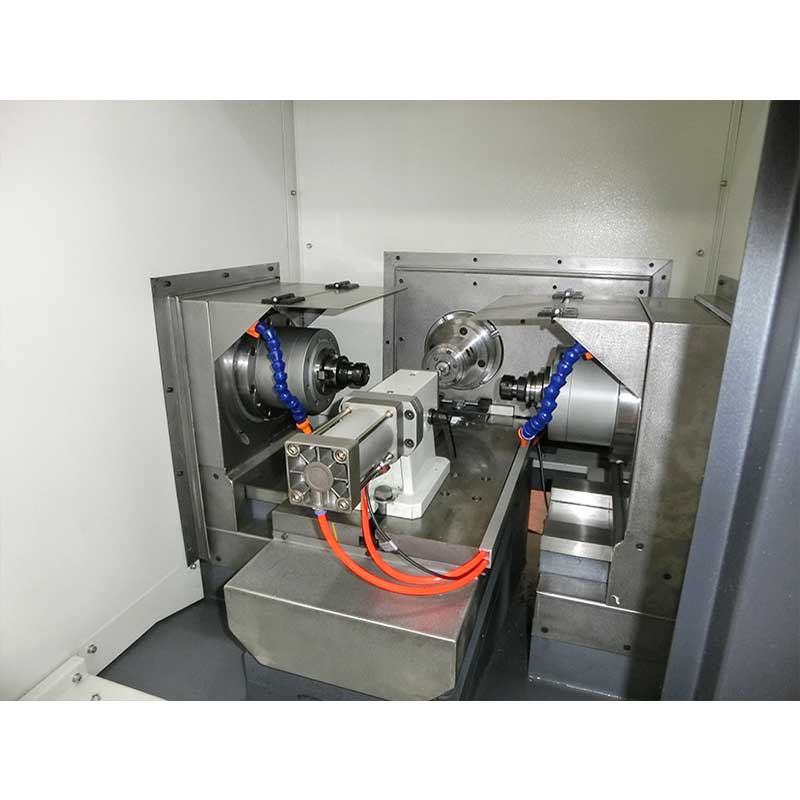

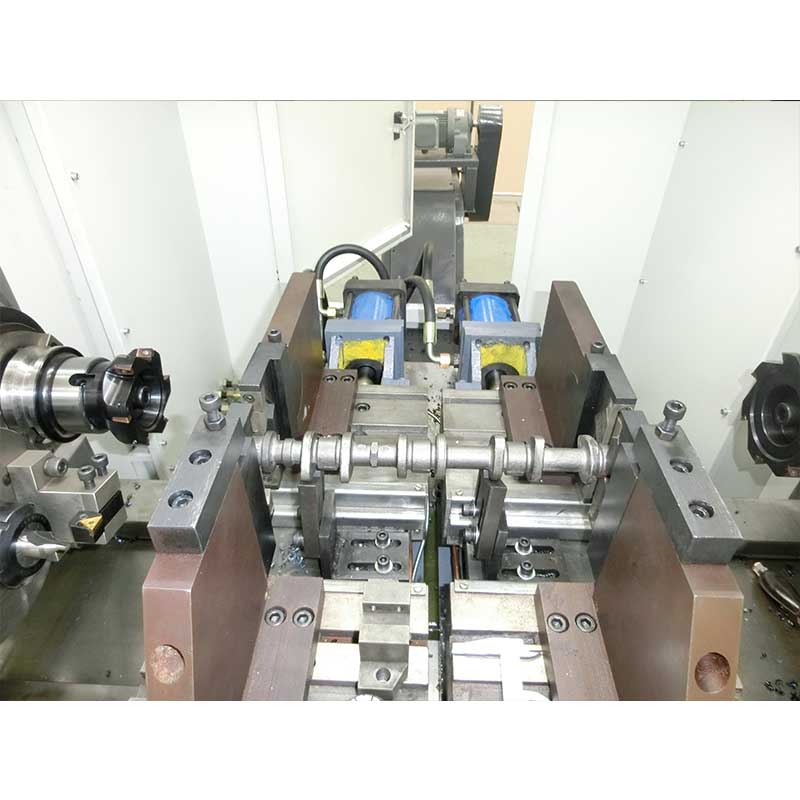

超強剛性統站分離動力頭，加工效率高，中心站更換方便:雙庭自定心波壓虎鉗。夾持力強，可滿足各軸類零性的夾持:
3倍滑臺導向比配含大直徑雙螺母滾珠絲桿，導向精度高，剛性好:采用國際標準的主軸接口，可隨意更換不同結構的刀具:
采用國內外名牌何服控制系統，外置手輪操作:
| 項目 | 單位 | ZK8210-500 | ZK8210-600 | ZK8210-700 | ZK8210-800 |
| 銑銷直徑范圍 | mm | Φ15～Φ60 | Φ15～Φ60 | Φ15～Φ100 | Φ15～Φ100 |
| 加工長度范圍 | mm | 100～500 | 150～600 | 200～700 | 300～800 |
| 大銑削量（單邊） | mm | 5 | 5 | 5 | 5 |
| 大套車長度 | mm | 30 | 30 | 30 | 30 |
| 中心鉆大夾持直徑 | mm | Φ26 | Φ26 | Φ26 | Φ26 |
| 兩端長度銑削一致性 | mm | 0.1 | 0.1 | 0.1 | 0.1 |
| 中心孔深度一致性 | mm | 0.05 | 0.05 | 0.05 | 0.05 |
| 中心孔粗糙度 | Ra | 3.2-1.6 | 3.2-1.6 | 3.2-1.6 | 3.2-1.6 |
| 主電機功率 | KW | 4 | 4 | 5.5 | 5.5 |
| 總功率 | KW | 15 | 15 | 24 | 25 |
| 外形尺寸 | m | 3.2×1.6×1.8 | 3.2×1.6×1.8 | 3.4×1.6×1.8 | 3.4×1.6×1.8 |
| 重量 | kg | 6500 | 6700 | 6700 | 6900 |
技術參數
| 項目 | 單位 | ZK8206-500 | ZK8206-600 | ZK8208-600 | 備注 |
| 加工長度范圍 | mm | 100-500 | 150-600 | 200-600 | 可安要求變動 |
| 鐵削直徑范圍 | mm | φ15-φ70 | φ15-φ70 | φ15-φ90 | |
| 單邊大銑削量 | mm | 4 | 4 | 5 | |
| 大鉆孔能力 | rpm | φ20 | φ20 | φ20 | 可安要求變動 |
| 主軸轉速 | mm | 200-1500 | 200-1500 | 200-1500 | |
| 三軸重復定位精度 | mm | 0.006 | 0.006 | 0.006 | |
| 鐵削總長一致性 | mm | ±0.05 | ±0.05 | ±0.05 | |
| 中心孔深度一致性 | mm | 0.05 | 0.05 | 0.05 | |
| 兩端面對中心孔跳動 | Ra | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | |
| 端面粗糙度 | Ra | 3.2 | 3.2 | 3.2 | |
| 中心孔粗糙度 | 1.6 | 1.6 | 1.6 | ||
| 選配功能參數 | |||||
| 大套車外圓直徑 | mm | φ70 | φ70 | φ70 | |
| U鉆 | mm | φ25 | φ25 | φ25 | |
