中國友泰智造未來 China Youtai Intelligently Creates the Future

ZK8220四軸銑端面打中心孔機床

ZK8220四軸銑端面打中心孔機床四軸結構設計，適合長短跨距較大的工件加工:
剛性強鐵鉆分離動力頭，加工效率高，中心鉆更投方便:

186-7837-2901

商品描述

標價僅供參考

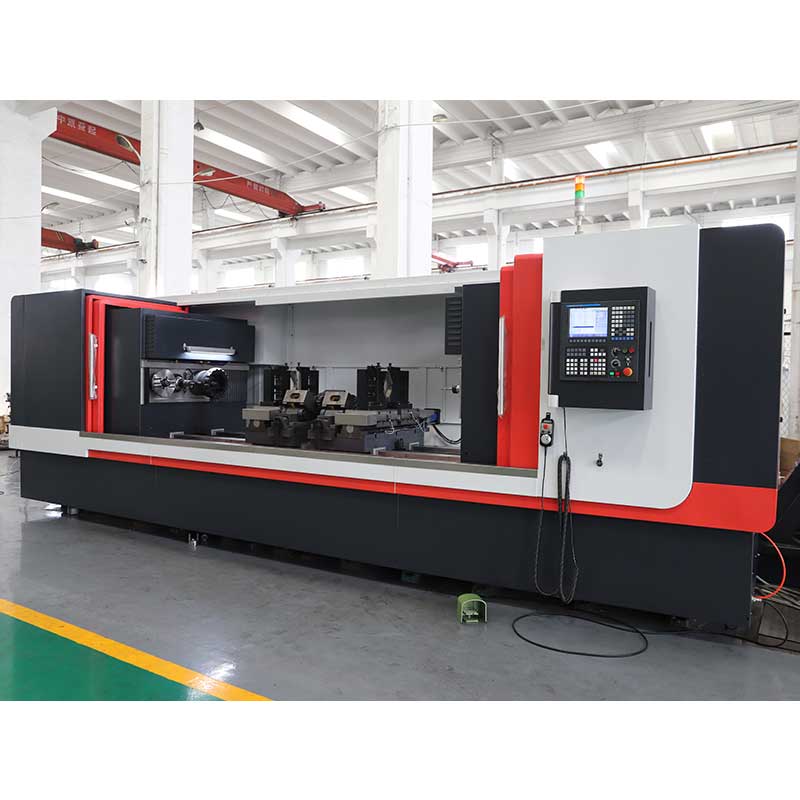

ZK8220-2000中大型平床身銑打機海報圖

ZK8220-2000銑端面打中心孔機床為X、Z、Y、A四軸坐標雙主軸結構，由數控系統控制，能夠?qū)崿F(xiàn)對各種軸類零件一次裝夾，同時完成兩端面銑削、鉆中心孔、中心孔鉆孔以及攻絲，精度高，生產效率高，適合軸類零件的批量生產。

ZK8220-2000中大型平床身銑打機2

ZK8220-2000中大型平床身銑打機詳情圖1

ZK8220-2000中大型平床身銑打機細節


項目	單位	ZK8220-1200	ZK8220-1600	ZK8220-2000	ZK8220-3000
加工長度范圍	mm	20-1300	200-1700	200-2100	400-3100
銑削直徑范圍	mm	φ15-200	φ15-200	φ15-200	φ15-200
單邊銑削量	mm	5	5	5	5
鉆孔直徑	mm	φ26	φ26	φ26	φ26
主軸轉速	rpm	200-1500	200-1500	200-1500	200-1500
三軸重復定位精度	mm	0.006	0.006	0.006	0.006
銑削總長一致性	mm	±0.05	±0.05	±0.05	±0.05
中心孔深度一致性	mm	0.05	0.05	0.05	0.05
兩端面對中心孔跳動	mm	0.03/φ50	0.03/φ50	0.03/φ50	0.03/φ50
端面粗糙度	Ra	3.2	3.2	3.2	3.2
中心孔粗糙度	Ra	1.6	1.6	1.6	1.6
選配功能參數
套車外圓直徑	mm	φ160	φ160	φ160	φ160
剛性攻絲	mm	M24	M24	M24	M24
高速U鉆	mm	φ40	φ40	φ40	φ40



項目	單位	ZK8210-500	ZK8210-600	ZK8210-700	ZK8210-800
銑銷直徑范圍	mm	Φ15～Φ60	Φ15～Φ60	Φ15～Φ100	Φ15～Φ100
加工長度范圍	mm	100～500	150～600	200～700	300～800
大銑削量（單邊）	mm	5	5	5	5
大套車長度	mm	30	30	30	30
中心鉆大夾持直徑	mm	Φ26	Φ26	Φ26	Φ26
兩端長度銑削一致性	mm	0.1	0.1	0.1	0.1
中心孔深度一致性	mm	0.05	0.05	0.05	0.05
中心孔粗糙度	Ra	3.2-1.6	3.2-1.6	3.2-1.6	3.2-1.6
主電機功率	KW	4	4	5.5	5.5
總功率	KW	15	15	24	25
外形尺寸	m	3.2×1.6×1.8	3.2×1.6×1.8	3.4×1.6×1.8	3.4×1.6×1.8
重量	kg	6500	6700	6700	6900

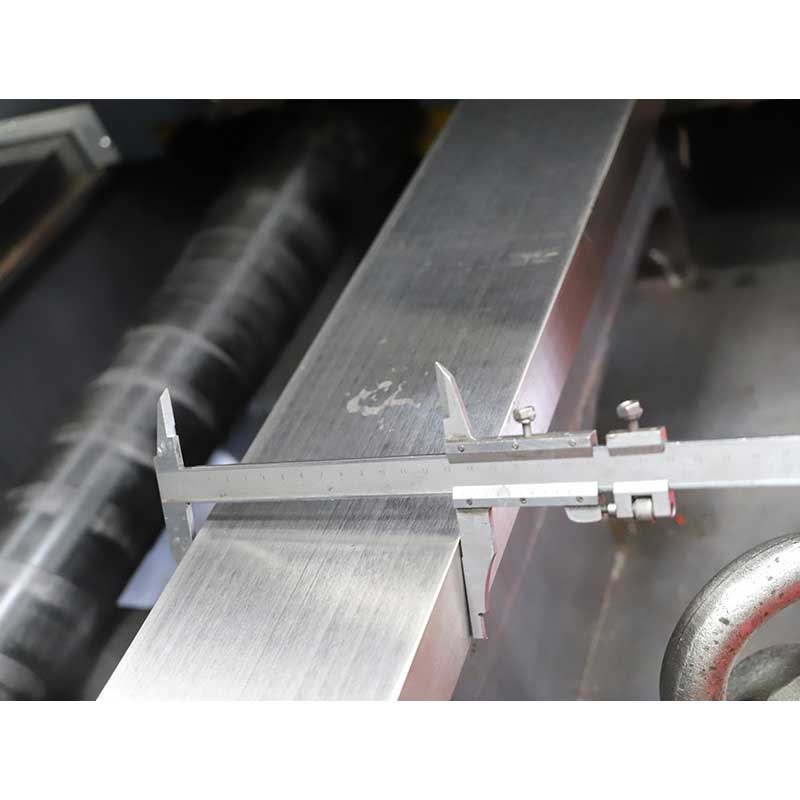

ZK8220四軸銑端面打中心孔機床超大滑臺導向比配合大直徑雙螺母滾珠絲桿，導向精度高。剮性好:

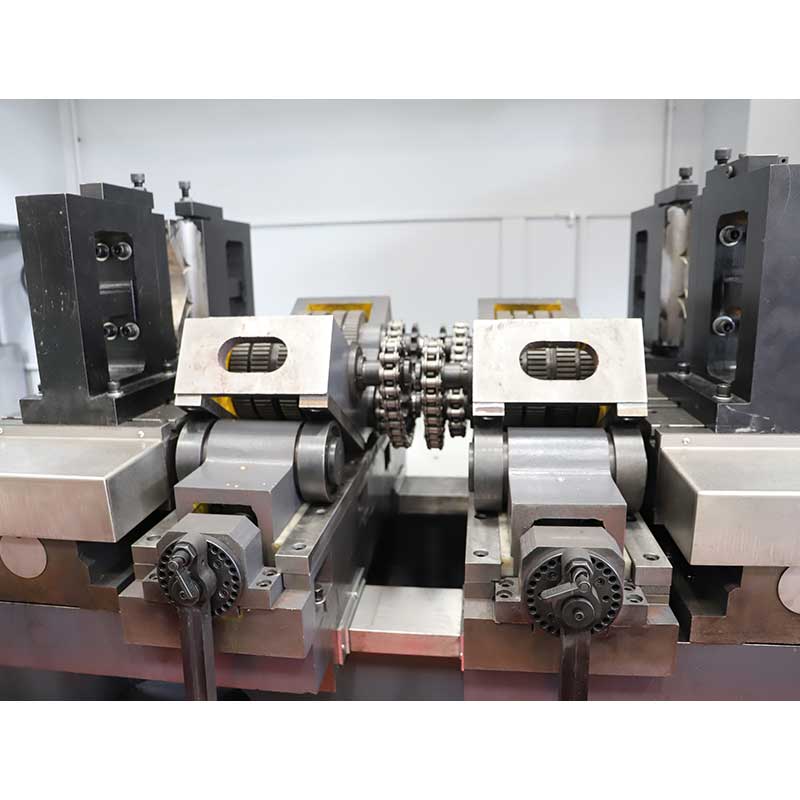

雙向自定心液壓虎鉗，夾持力強?？蓾M足各軸類零件的夾持:

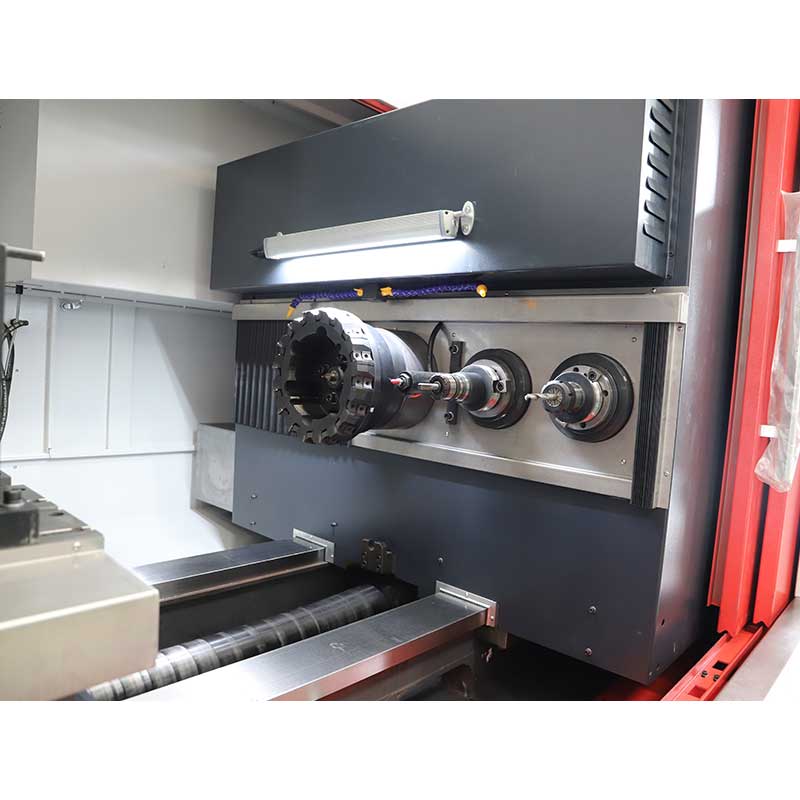

采用國際標準的主軸接口，可隨意更換不同結構的刀具:
采用國內外名牌骨服控制系統，外置手輪操作:
