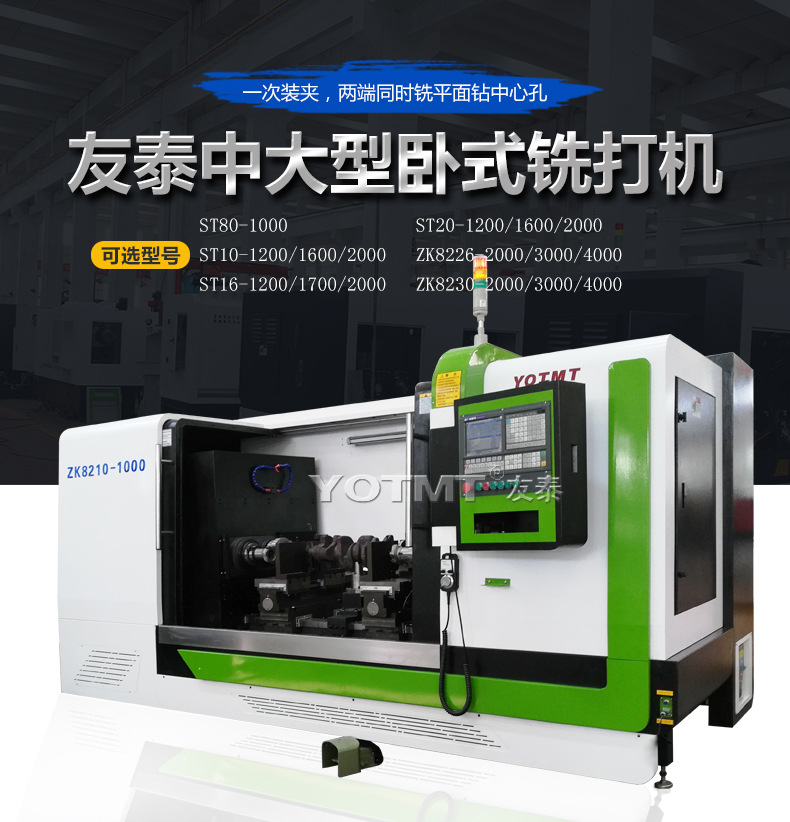

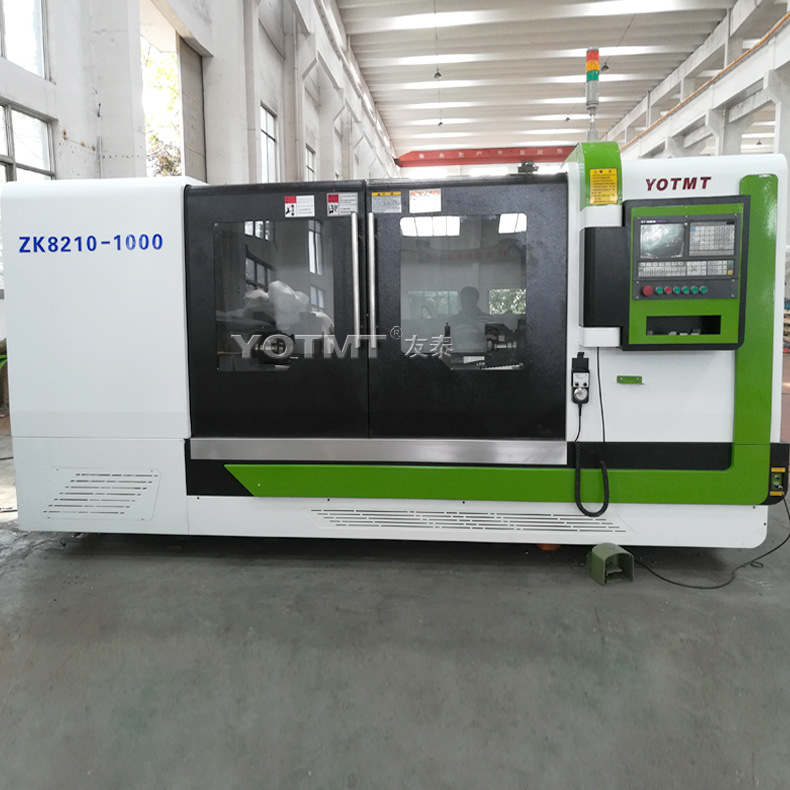

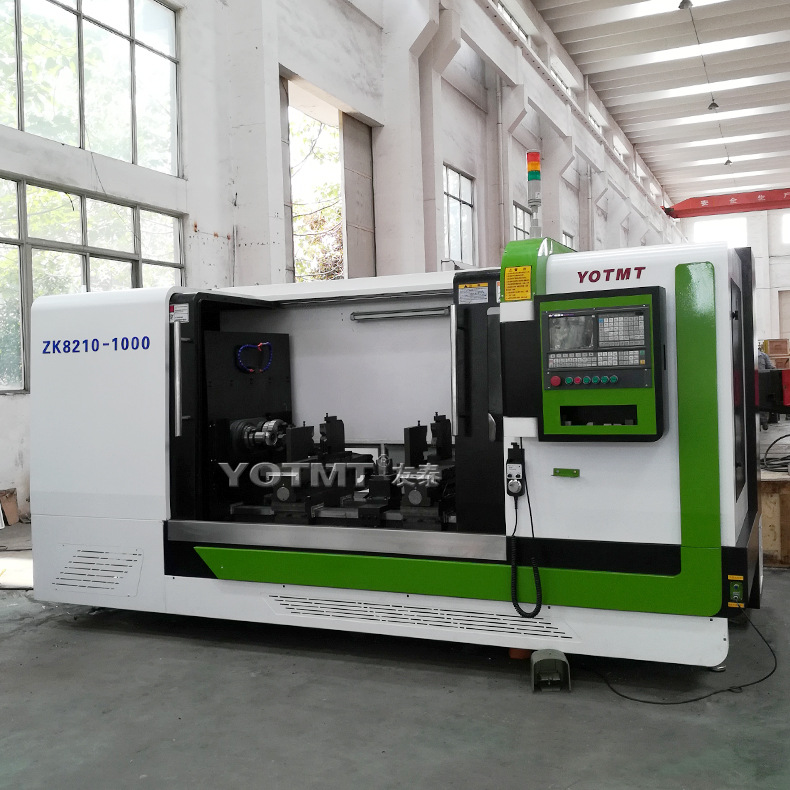

ST10-1200(原型號ZK8210-1000)銑端面打中心孔機床

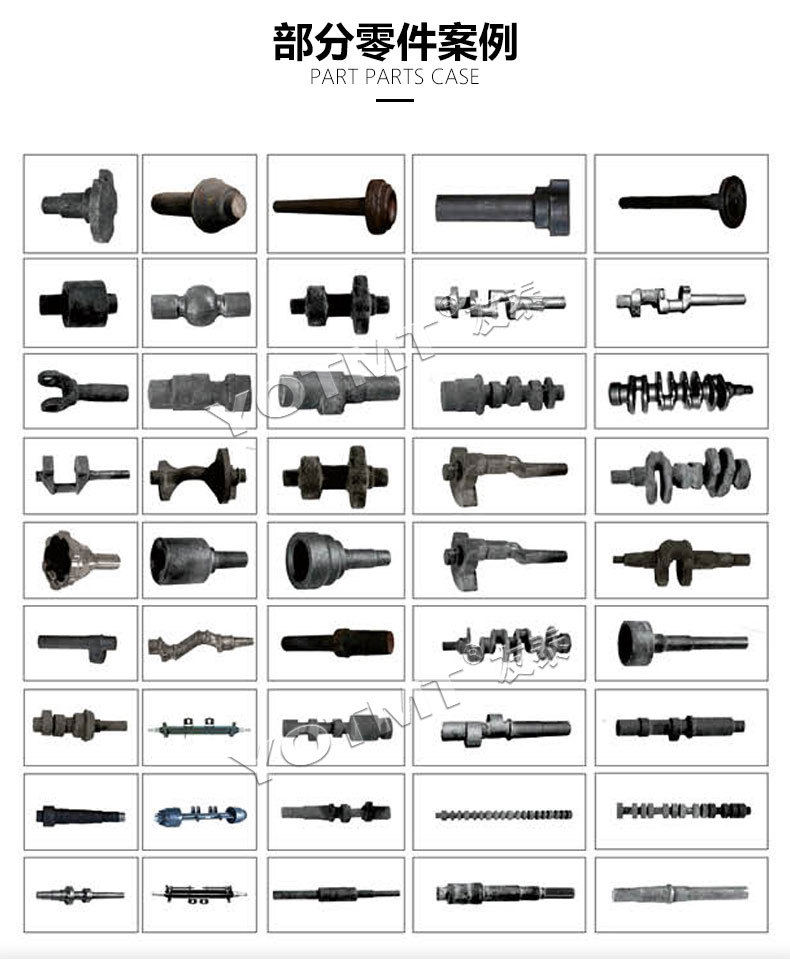

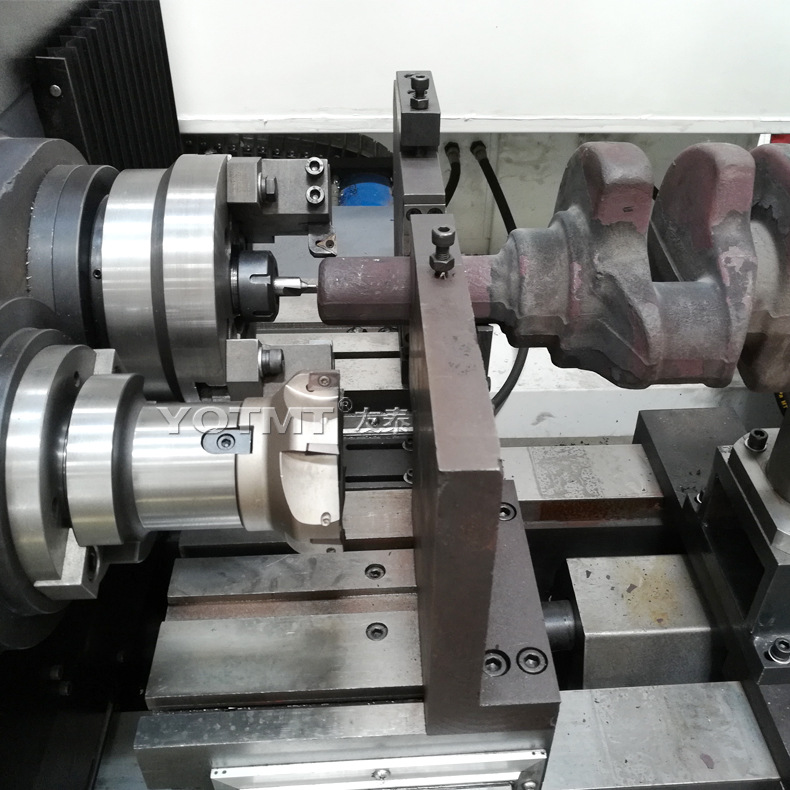

本系列銑打機床采用臥式整體床身結構設計，具有剛性強、上料距離近及上料高度低等特點。本系列銑打機采用四軸數控系統控制，切削過程中，工件不作位移，由變頻器控制主軸旋轉，帶動兩端動力頭呈十字型運動，從而實現兩端平面及兩端中心孔同時加工的效果。根據功能選擇，還可滿足外圓套車或者攻牙等工作。本系列銑打機剛性好，精度高，柔性強，工作穩定，加工效率高，使適用于汽車半軸、凸輪軸、曲軸、變速箱軸、電機軸等軸類零件的加工。
| 項目 | 單位 | ZK8210-1000 | ZK8210-1200 | ZK8210-1600 | ZK8210-2000 | 備注 |
| 加工長度范圍 | mm | 150-1000 | 150-1200 | 200-1600 | 200-2000 | 可按要求變動 |
| 銑削直徑范圍 | mm | φ10-100 | φ10-100 | φ10-100 | φ10-100 | 可按要求變動 |
| 單邊銑削量 | mm | 5 | 5 | 5 | 5 | |
| 鉆孔直徑 | mm | φ26 | φ26 | φ26 | φ26 | |
| 主軸轉速 | rpm | 200-1500 | 200-1500 | 200-1500 | 200-1500 | |
| 三軸重復定位精度 | mm | 0.006 | 0.006 | 0.006 | 0.006 | |
| 銑削總長一致性 | mm | ±0.05 | ±0.05 | ±0.05 | ±0.05 | |
| 中心孔深度一致性 | mm | 0.05 | 0.05 | 0.05 | 0.05 | |
| 兩端面對中心孔跳動 | mm | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | |
| 端面粗糙度 | Ra | 3.2 | 3.2 | 3.2 | 3.2 | |
| 中心孔粗糙度 | Ra | 1.6 | 1.6 | 1.6 | 1.6 | |
| 選配功能參數 | ||||||
| 套車外圓直徑 | mm | φ100 | φ100 | φ100 | φ100 | |
| 剛性攻絲 | mm | M20 | M20 | M20 | M20 | |
| 高速U鉆 | mm | φ40 | φ40 | φ40 | φ40 | |
