軸類銑打機主要特點：
1.數控系統控制，工件長度、套車外圓、鉆中心尺寸易于控制與調整。

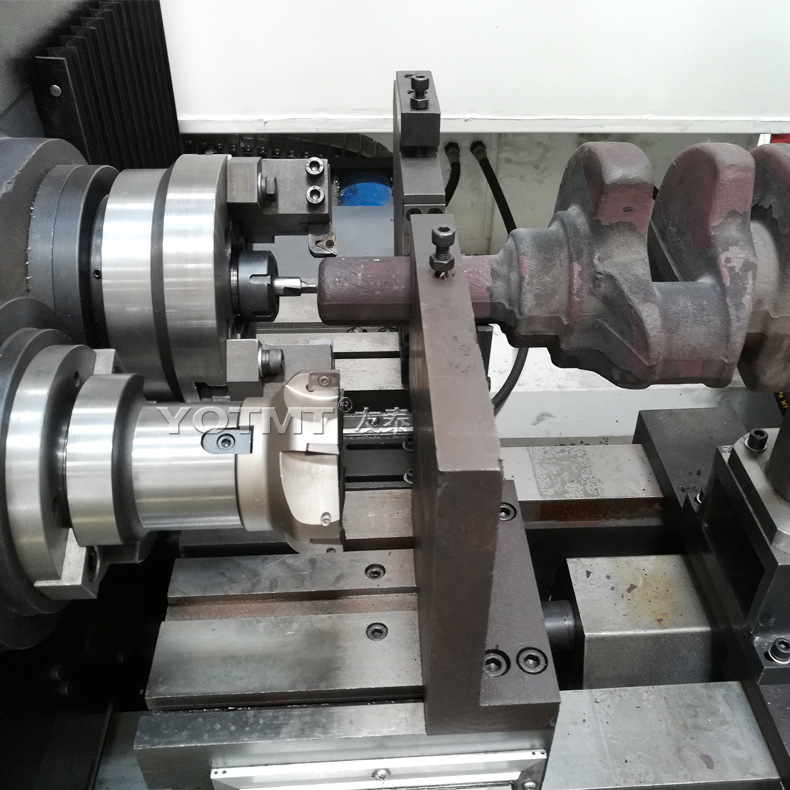

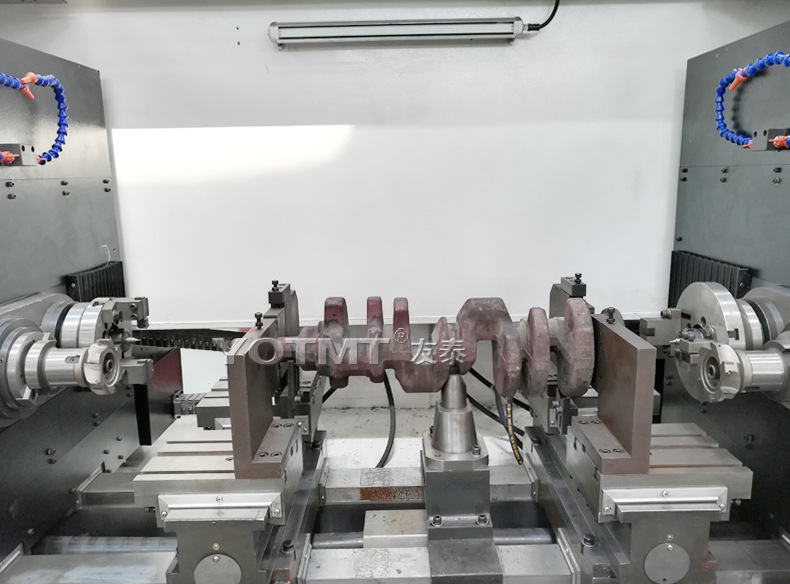

2.一次裝夾可完成軸件端面銑削、鉆中心孔加工
3.無中心鉆折斷現象，刀具更換調整十分方便
4.可對工件進行鉆孔、刮平面、倒角、套車外圓等加工；
5.機身全樹脂砂經回火時效工藝，高剛性矩形淬硬導軌，經久耐用。
6.采用全數控控制系統調整更簡便，定位更準確。
7.高精度液壓組合夾具夾緊可靠，精度穩定。
8.剛性足，功率大，鉆中心孔精度高，表面粗糙度好。
9.全封閉防護，整機美觀實用。
項目 | 單位 | ST10 | ST12 | ST16 | ST20 | ST25/30 | 備注 |
加工長度范圍 | mm | 200-1000 | 200-1200/1600/2000/2500 | 可定制10米 | |||
銑削直徑范圍 | mm | Φ20-90 | Φ20-120 | Φ20-160 | Φ20-200 | Φ30-300 | 可更大范圍 |
單邊最大銑削量 | mm | 5 | 5 | 5 | 5 | 5 | |
中心鉆最大夾持直徑 | mm | 26 | 26 | 26 | 26 | 26 | |
主軸轉速 | rpm | 200-1500 | 200-1500 | 200-1500 | 200-1500 | 200-1500 | |
三軸重復定位精度 | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 | |
銑削總長一致性 | mm | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03 | |
中心孔深度一致性 | mm | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | |
兩端面對中心孔跳動 | mm | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | |
端面粗糙度 | Ra | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
中心孔粗糙度 | Ra | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 合金鉆頭 |
選配功能參數 | |||||||
最大套車外圓直徑 | mm | Φ90 | Φ90 | Φ120 | Φ160 | Φ250 | |
剛性攻絲 | mm | - | / | M20 | M24 | M36 | |
U鉆 | mm | Φ40 | Φ40 | Φ40 | Φ40 | Φ60 | |
